Описание

Устройство обеспечивает следующий функционал: • работа с контроллером при помощи кнопок на нем, а также через мобильное приложение с подключением по bluetooth; • поддержка заслонок с напряжением питания постоянного или переменного тока; • выбор водяного или электрического нагревателя через меню настроек; • настраиваемая задержка на открытие воздушной заслонки до включения вентилятора; • прогрев перед включением в зимнее время для водяного нагревателя; • защита водяного нагревателя во время работы от замерзания по воздуху и по воде; • регулирование водяного нагревателя 3-ходовым клапаном с управлением 0-10в; • регулирование электрического нагревателя с 1 ступенью твердотельным реле; • продув электрического нагревателя до его остывания перед остановкой системы; • управление фреоновым охладителем неинверторного типа (вкл. сухим контактом); • отслеживание перепада давления на вентиляторе; • отслеживание аварий с остановкой системы и отображением информации о причинах; • индикация запыленности воздушного фильтра.

Продемонстрируем запуск контроллера на примере электрического нагрева:

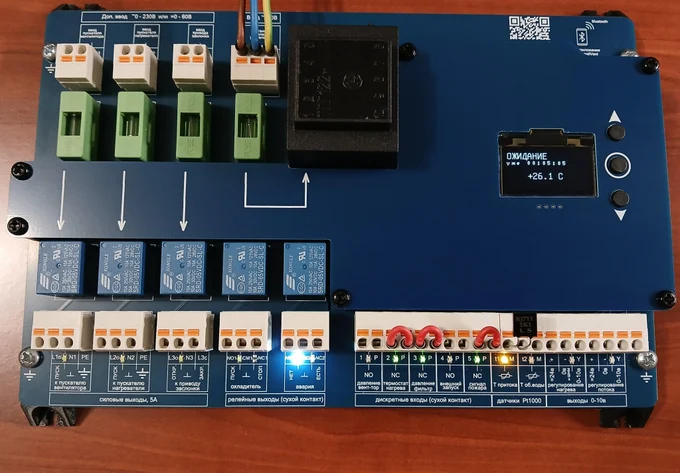

Выберем в настройках электрический нагрев. Далее замкнем пожарный сигнал, термостат нагревателя, сигнал от датчика фильтра, и подключим датчик температуры канала.

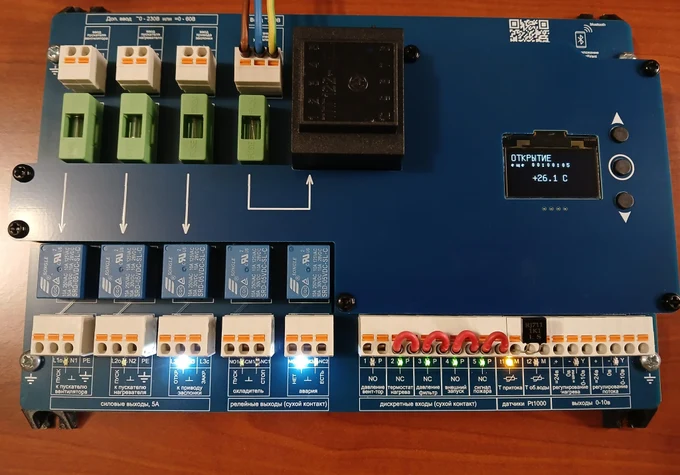

Подадим сигнал на запуск установки, добавив 4-ю перемычку на вход "Внешний запуск". Режим сменился на "Открытие". Включилось реле заслонки.

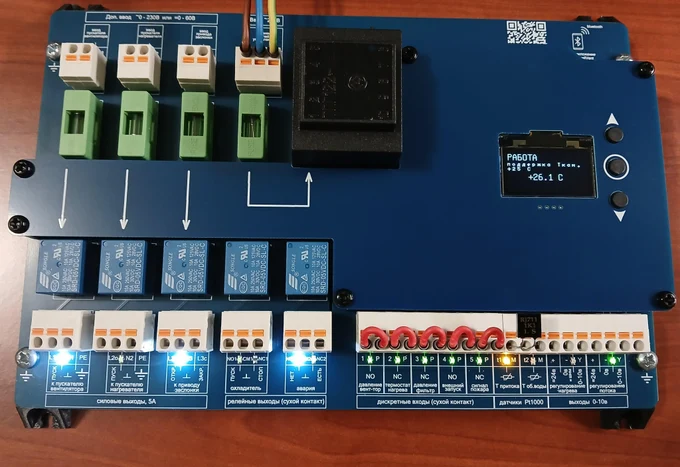

После запуска вентилятора, замкнем вход датчика перепада давления на вентиляторе, чтобы избежать аварии, сигнализирующей об отсутствии давления при работающем вентиляторе.

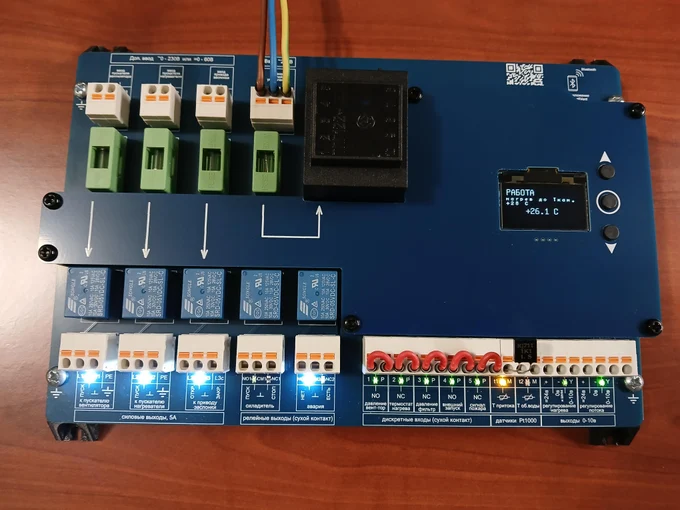

Реле, разрешающее электронагрев включится только при наличии сигнала от датчика перепада на вентиляторе. Появится ШИМ управления нагревом и, в дополнение, сигнал 0-10в.

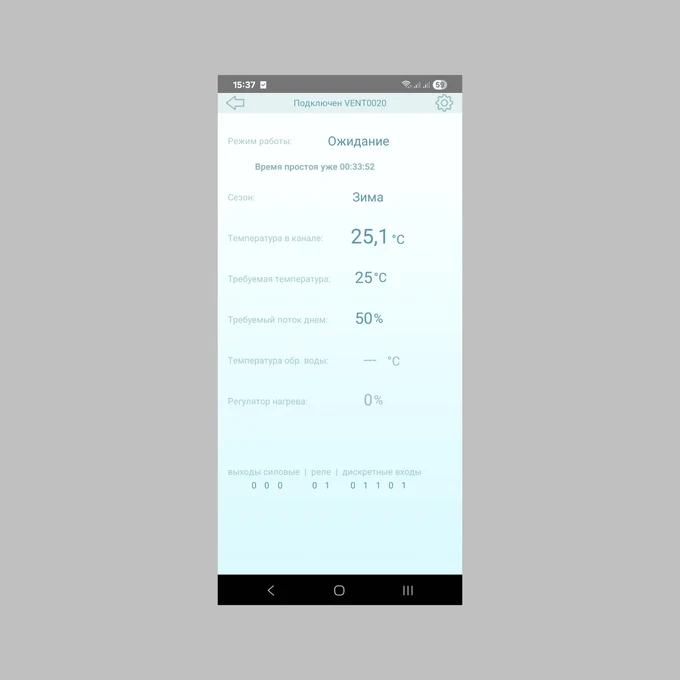

Еще удобнее управлять приточной установкой через приложение smallvent (скачать через QR-код прямо на плате в верхнем правом углу).
